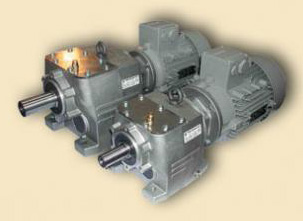

Чешские цилиндрические мотор-редукторы MTC A от компании «TOS ZNOJMO» получившие огромную популярность в России. Привода являются полными аналогами немецких редукторов серии SEW EURODRIVE. Если вы хотите получить высокие показатели КПД, долговечность и надежность то мотор-редукторы MTC A это верное решение.
Цена: от 11 260 руб.
Базовая информация о цилиндрическом мотор-редукторе МТС А
Корпуса типоразмеров MTC 0.A …MTC 5.A выполнены из высококачественных алюминиевых сплавов, базовыми их характеристиками выступают надежность, высокая жесткость и небольшая масса. Для типоразмеров MTC 6.A – MTC 8.A корпус выливается из чугуна.
Технические характеристики.pdf
Общее описание:
Пример условного обозначения в заказе (Европейский стандарт):
MTC 4 3 A D 1 4 5 0 / 0,75 kW/4p
MTC – тип мотор-редуктора (цилиндрический коаксиальный);
4 – типоразмер (осевая высота 115мм);
|
Размер |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|---|---|---|---|---|---|---|---|---|---|
|
Осевая высота [mm] |
71 |
75 |
75 |
90 |
115 |
140 |
180 |
225 |
250 |
3 – 3-х ступенчатый;
А – модификация;
D – передаточное отношение (104,1);
|
Код |
передача i |
|
|
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
MTC |
MTC |
MTC |
MTC |
MTC |
MTC |
MTC |
MTC |
MTC |
MTC |
MTC |
MTC |
MTC |
MTC |
MTC |
MTC |
|
|
1 |
|
|
|
3,76 |
|
|
|
|
|
26,8 |
27,6 |
28,8 |
26,8 |
25,7 |
27,30 |
|
|
2 |
4,37 |
4,10 |
4,25 |
4,22 |
|
|
|
|
|
29,7 |
30,3 |
31,9 |
30,3 |
29,0 |
30,60 |
31.69 |
|
3 |
|
4,70 |
4,83 |
4,74 |
4,84 |
|
|
4,31 |
|
33,5 |
33,4 |
35,9 |
34,0 |
32,5 |
34,60 |
36.49 |
|
4 |
|
5,29 |
5,56 |
5,39 |
5,40 |
5,43 |
5,51 |
5,01 |
|
36,7 |
37,1 |
40,2 |
38,5 |
37,4 |
39,50 |
|
|
5 |
6,15 |
6,17 |
6,22 |
6,19 |
6,05 |
6,19 |
6,06 |
5,86 |
|
41,6 |
41,8 |
45,4 |
43,5 |
42,9 |
45,09 |
42.36 |
|
6 |
|
6,80 |
6,98 |
7,02 |
6,80 |
6,95 |
6,69 |
6,61 |
|
46,8 |
47,1 |
50,7 |
49,2 |
48,7 |
50,53 |
48.34 |
|
7 |
8,07 |
7,79 |
7,82 |
7,86 |
7,68 |
7,82 |
7,54 |
7,41 |
7.62 |
52,2 |
52,6 |
|
|
53,0 |
|
54.96 |
|
8 |
|
8,75 |
8,89 |
8,83 |
8,71 |
8,71 |
8,24 |
8,62 |
8.77 |
57,8 |
57,9 |
57,8 |
55,8 |
59,9 |
57,13 |
61.1 |
|
9 |
10,36 |
9,85 |
10,23 |
9,91 |
9,95 |
9,92 |
9,02 |
10,08 |
10.19 |
65,3 |
63,8 |
63,9 |
63,0 |
67,2 |
65,27 |
68.47 |
|
A |
|
11,49 |
11,45 |
11,28 |
10,56 |
11,14 |
10,97 |
11,38 |
11.62 |
71,5 |
70,8 |
72,0 |
70,8 |
77,3 |
73,20 |
77.4 |
|
B |
12,54 |
12,66 |
12,86 |
12,94 |
11,87 |
12,55 |
12,35 |
13,08 |
11.93 |
81,0 |
79,6 |
80,6 |
80,2 |
|
82,00 |
82.61 |
|
C |
14,88 |
14,51 |
14,51 |
14,67 |
13,39 |
14,20 |
13,49 |
14,92 |
13.74 |
|
89,6 |
91,1 |
90,7 |
88,6 |
92,70 |
94.73 |
|
D |
|
16,14 |
16,19 |
16,42 |
15,19 |
16,16 |
15,06 |
17,15 |
15.95 |
|
100,1 |
104,1 |
102,6 |
100,5 |
105,90 |
109.09 |
|
E |
|
18,46 |
17,93 |
18,49 |
17,36 |
18,29 |
16,89 |
|
18.21 |
|
110,3 |
|
|
114,6 |
|
|
|
F |
19,75 |
20,35 |
20,26 |
20,66 |
20,00 |
20,92 |
19,08 |
19,68 |
20.7 |
|
121,4 |
118,5 |
116,5 |
|
118,20 |
126.64 |
|
G |
|
23,86 |
25,14 |
25,05 |
25,43 |
23,78 |
24,64 |
24,84 |
23.01 |
|
134,8 |
131,1 |
131,6 |
129,5 |
132,50 |
|
|
H |
|
26,26 |
|
27,81 |
|
|
28,23 |
28,08 |
25.79 |
|
|
147,6 |
147,8 |
145,3 |
149,80 |
144.5 |
|
I |
|
|
|
|
|
|
32,04 |
32,08 |
29.15 |
|
|
165,4 |
167,4 |
167,2 |
171,10 |
164.3 |
|
J |
|
|
|
|
|
|
|
|
31.11 |
|
|
186,9 |
189,3 |
191,6 |
196,30 |
182.64 |
|
K |
|
|
|
22,75 |
22,63 |
|
|
|
|
|
|
|
|
217,4 |
220,00 |
204.69 |
|
L |
|
|
|
|
|
|
9,94 |
|
|
|
|
|
|
|
248,70 |
231.38 |
|
M |
|
|
|
|
|
|
21,41 |
22,17 |
|
|
|
|
|
|
284,20 |
246.94 |

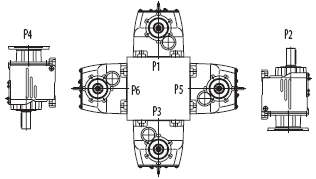

1 – рабочая позиция монтажное исполнение (лапами вниз);
|
|
Код |
Позиция |
|---|---|---|
|
1 |
P1 |
|
|
2 |
P2 |
|
|
3 |
P3 |
|
|
4 |
P4 |
|
|
5 |
P5 |
|
|
6 |
P6 |
4 – исполнение входного вала (полый вал под двигатель 80-го габарита);
|
|
Код |
Размер двигателя |
Ø D, мм |
|---|---|---|---|
|
0 |
— |
— |
|
|
|
1 |
56 |
9 |
|
2 |
63 |
11 |
|
|
3 |
71 |
14 |
|
|
4 |
80 |
19 |
|
|
5 |
90 |
24 |
|
|
6 |
100, 112 |
28 |
|
|
7 |
132 |
38 |
|
|
8 |
160 |
42 |
|
|
9 |
180 |
48 |
|
|
A |
200 |
55 |
|
|
B |
225 |
60 |
5 – входной фланец с межцентровым диаметром осей отверстий 130 мм;
 |
Код |
Ø M, мм |
Ø N H7, мм |
Ø P, мм |
Ø S, мм |
|---|---|---|---|---|---|
|
1 |
75 |
60 |
90 |
5,5 |
|
|
2 |
85 |
70 |
105 |
6,6 |
|
|
3 |
100 |
80 |
120 |
7,0 |
|
|
4 |
115 |
95 |
140 |
10,0 |
|
|
5 |
130 |
110 |
160 |
10,0 |
|
|
6 |
165 |
130 |
200 |
12,0 |
|
|
7 |
215 |
180 |
250 |
15,0 |
|
|
8 |
265 |
230 |
300 |
15,0 |
|
|
9 |
300 |
250 |
350 |
18,0 |
|
|
A |
350 |
300 |
400 |
18,0 |
|
|
B |
400 |
350 |
450 |
18,0 |

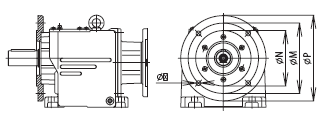

0 – основное исполнение без большого выходного фланца;
 |
Код |
Ø M, мм |
Ø N j7, мм |
Ø P, мм |
Ø S, мм |
Модель |
|---|---|---|---|---|---|---|
|
с лапками |
||||||
|
1 |
— |
— |
— |
— |
— |
|
 |
Код |
Ø M, мм |
Ø N j7, мм |
Ø P, мм |
Ø S, мм |
Модель |
|---|---|---|---|---|---|---|
|
с фланцем |
||||||
|
1 |
75 |
60 |
90 |
5,5 |
MTC 0 |
|
|
2 |
85 |
70 |
105 |
6,6 |
MTC 0 |
|
|
3 |
100 |
80 |
120 |
7,0 |
MTC 0, 1 |
|
|
4 |
115 |
95 |
140 |
10,0 |
MTC 0,1,2 |
|
|
5 |
130 |
110 |
160 |
10,0 |
MTC 3 |
|
|
6 |
165 |
130 |
200 |
12,0 |
MTC 4 |
|
|
7 |
215 |
180 |
250 |
15,0 |
MTC 5 |
|
|
8 |
265 |
230 |
300 |
15,0 |
MTC 6 |
|
|
9 |
300 |
250 |
350 |
18,0 |
MTC 7 |
|
|
B |
350 |
300 |
400 |
18,0 |
MTC 8 |
|
0,75 kW/4p – 4-х полюсный электродвигатель мощностью 0,75 кВт;
Пример русифицированного обозначения в заказе:
MTC 43A-104.1-13.4-P1/0-0.75
4 – типоразмер (осевая высота 115мм);
3 – 3-х ступенчатый;
104,1 – передаточное отношение;
13,4 – обороты на выходе;
P1/0 – без большого фланца, лапами вниз;
0,75 – мощность электродвигателя.
Технические характеристики MTC A
Таблица соответствия габаритных и присоединительных размеров MTC A
