Редукторы червячные одноступенчатые Ч-80, Ч-100, Ч-125, Ч-160

Главная / Каталог продукции / Редукторы / Червячные редукторы /

Редукторы червячные одноступенчатые Ч-80, Ч-100, Ч-125, Ч-160 купить в Нижнем Новгороде по низкой цене

Ряд червячных редукторов Ч-80, Ч-100, Ч-125, Ч-160 обеспечивает крутящие моменты на тихоходном валу 85—2000 Н-м в диапазоне передаточных чисел 8—80. Корпусные детали червячных редукторов для улучшения отвода тепла снабжаются ребрами, которые охлаждаются посредством вентилятора. Вентилятор одет на второй конец входного вала и защищен специальным кожухом. Редукторы допускают кратковременные перегрузки, в 2 раза превышающие номинальные и возникающие во время пусков и остановок двигателя. Геометрические параметры зацепления цилиндрической червячной пары с эвольвентным червяком приняты по ГОСТ 2144—76, исходный червяк — по СТ СЭВ 266—76. Выходные концы червячных валов конические по ГОСТ 12081—72. По требованию заказчика возможна установка цилиндрического выходного вала. Редукторы могут работать при шести различных расположениях червячной пары в пространстве. В зависимости от взаимного расположения выходных концов валов редукторы изготовляются по вариантам сборки 51, 52, 53 и 56 в соответствии с ГОСТ 20373—74. Уровень масла контролируют стержневым маслоуказателем, одновременно выполняющим роль отдушины, или пробкой. Роль отдушины в больших редукторах выполняет пробка, расположенная в верхней части корпуса; через верхнее отверстие, закрываемое этой пробкой, заливают масло.

Цена: от 12 300 руб.

Скачать прайс: xls zip

Базовые условия использования червячного редуктора:

Червячный редуктор рассчитан на использование в условиях постоянный и переменной нагрузки, характер нагрузки – одного направления/реверсивная;
В зависимости от условий использования выбирается и режим работы редуктора: постоянный или с периодическими остановками;
Температурные условия среды: от -40°С до +50°С; среда неагрессивная, невзрывоопасная;
Вал устройства вращается в оба направления.

Общее описание:

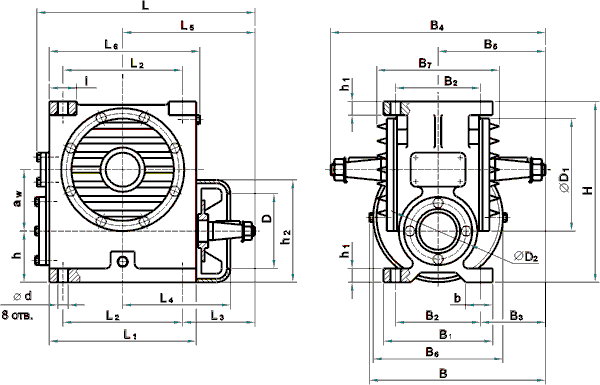

Габаритные и присоединительные размеры Ч-100 - Ч160

Габаритные и присоединительные размеры Ч100-160

РИС 1. Габаритные и присоединительные размеры

Технические характеристики червячного редуктора Ч-100 - Ч160

Обознач. размеров	Тип редуктора			Обознач. размеров	Тип редуктора
Обознач. размеров	Ч-100	Ч-125	Ч-160	Обознач. размеров	Ч-100	Ч-125	Ч-160
aw	100	125	160	h1	18	22	30
L	373	437	551	h2	179	217	271
L1	240	275	350	D	140	165	100
L2	200	230	300	D1	220	275	340
L3	125	146	195	D2	150	170	210
L4	177	210	245	B	341	363	434
L5	225	261	345	B1	175	230	280
L6	257	290	373	B2	140	190	230
1	40	45	70	В3	155	135	165
d	19	19	22	В4	450	460	560
b	45	60	70	B5	225	230	280
Н	312	396	500	В6	218	246	286
h	100	111	140	В7	217	242	278

Примечание: Редукторы червячные Ч100 – Ч160 по умолчанию комплектуются коническими входными/выходными валами. Возможно также цилиндрическое исполнение входного/выходного вала, подробности такой модификации уточняются в ходе оформления заказа.

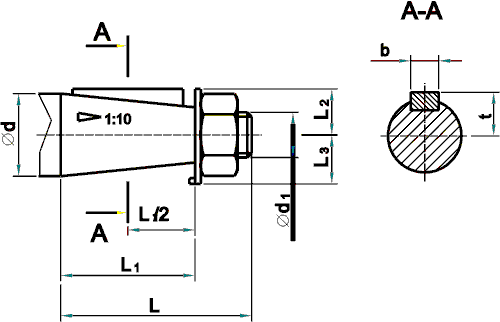

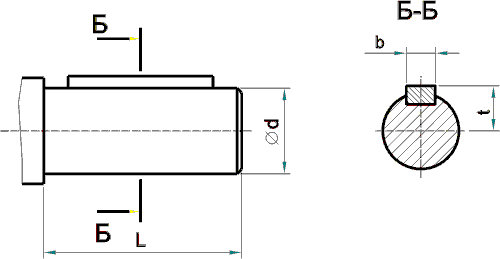

Тип	Выходные концы валов		L	L 1	L2	L3	b	d	d1	t	m
Ч-100	конические	Вал быстроходный	80	58	24	18	6	32	M20xl,5-8g	17,05	-
Ч-125			80	58	24	18	6	32	M20xl,5-8g	17,05	-
Ч-160			110	82	28	20	10	40	M24x2- 8g	20,95	-
Ч-100		Вал тихоходный	110	82	32	25	12	45	М30х2- 8g	23,45	-
Ч-125			110	82	38	30	14	55	МЗбх3 -8g	28,95	-
Ч-160			140	105	50	40	18	70	М48х3- 8g	36,38	-
Ч-100	цилиндрические	Вал быстроходный	80	-	-	-	10	32	-	35	-
Ч-125			80	-	-	-	10	32	-	35	-
Ч-160			110	-	-	-	12	40	-	43	-
Ч-100		Вал тихоходный	110	-	-	-	14	45	-	48,5	-
Ч-125			110	-	-	-	16	55	-	59	-
Ч-160			140	-	-	-	20	70	-	74,5	-

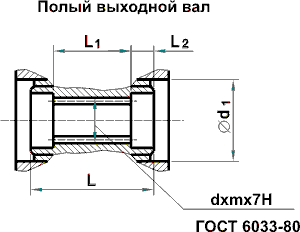

Ч-100	Вал полый шлицевой		205	90	57.5	-	-	45	46		2
Ч-125			230	110	60	-	-	55	60		2,5
Ч-160			275	130	72.5	-	-	70	72		2,5

ТАБЛ 1. Габаритные и присоединительные размеры

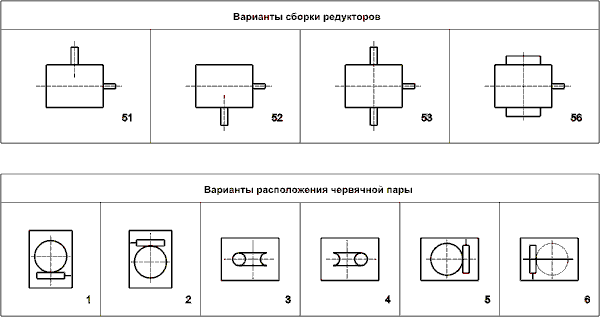

Вариант сборки редукторов и расположения червячной пары

U ном.	Ч-100							Ч-125							Ч-160
	U фак.	1500 мин.-1		1000 мин.-1		750 мин.-1		U фак.	1500 мин.-1		1000 мин.-1		750 мин.-1		U фак.	1500 мин -1		1000 мин.-1		750 мин.-1
	U фак.	Мт Н.м	?	Мт Н.м	?	Мт Н.м	?	U фак.	Мт Н.м	?	Мт Н.м	?	Мт Н.м	?	U фак.	Мт Н.м	?	Мт Н.м	?	Мт Н.м	?
8	7,75	380	0,93	426	0,92	477	0,91	8	659	0,93	758	0,92	826	0,91	8	1250	0,94	1400	0,93	1567	0,92
10	10	367	0,93	410	0,91	460	0,90	10	636	0,93	712	0,92	800	0,91	10,5	1153	0,93	1294	0,92	1450	0,91
12,5	12	374	0,92	420	0,90	470	0,89	13	626	0,92	700	0,91	785	0,89	13	1150	0,93	1290	0,91	1440	0,90
16	15,5	392	0,89	440	0,87	492	0,85	16	676	0,89	757	0,87	850	0,86	16	1390	0,91	1557	0,89	1743	0,88
20	20	389	0,87	414	0,85	464	0,83	20	653	0,88	730	0,86	820	0,84	21	1150	0,88	1290	0,86	1442	0,84
25	24	372	0,87	417	0,84	466	0,83	25	616	0,87	690	0,84	772	0,82	26	1110	0,87	1243	0,85	1392	0,83
31,5	31	400	0,70	448	0,66	500	0,63	32	800	0,81	890	0,78	1000	0,75	32	1600	0,83	1790	0,82	2000	0,79
40	40	387	0,78	433	0,74	485	0,71	40	692	0,79	715	0,76	870	0,73	42	1244	0,79	1360	0,76	1522	0,73
50	48	389	0,77	436	0,73	488	0,71	52	640	0,77	717	0,73	803	0,70	52	1168	0,73	1310	0,74	1465	0,71
63	64	313	0,69	350	0,64	396	0,60	60	610	0,76	683	0,71	765	0,68	66	1033	0,74	1157	0,70	1295	0,66
80	84	292	0,69	327	0,61	366	0,58	84	525	0,69	590	0,63	660	0,60	78	1092	0,74	1223	0,69	1370	0,64
Консольная нагрузка			Рб; Н	800				1200							1600
Консольная нагрузка			Рт; Н	5500				8000							11000
Уровень звука			ДБА	80				80							80
Масса			кг	57 (44)				88							157

где:

U ном; U фак.- значения номинального и фактического передаточного числа;
1500мин-1; 1000мин-1; 750мин-1- величина частоты вращения вала;
Мт – максимально допускаемый крутящий момент, Н•м;
? – КПД;
Рб – консольная нагрузка, которая приходится на середину шейки быстроходного вала, Н;
Рт – консольная нагрузка, которая приходится на середину шейки тихоходного вала, Н;
В скобках приведена масса редуктора, заключенного в алюминиевый корпус.

Пример условного обозначения редуктора в заказе:

Редуктор Ч-100-40-51-У3-В или Ч-160-20-52-Т, где:

Ч — тип редуктора;
100 и 160 — межосевое расстояние, мм.;
40 и 20 — номинально передаточное число;
51 и 52 — вариант исполнения сборки;
У3 и Т — климатическое исполнение и категория размещения;
В — поставка редуктора с вентилятором (для режима работы — 1)
